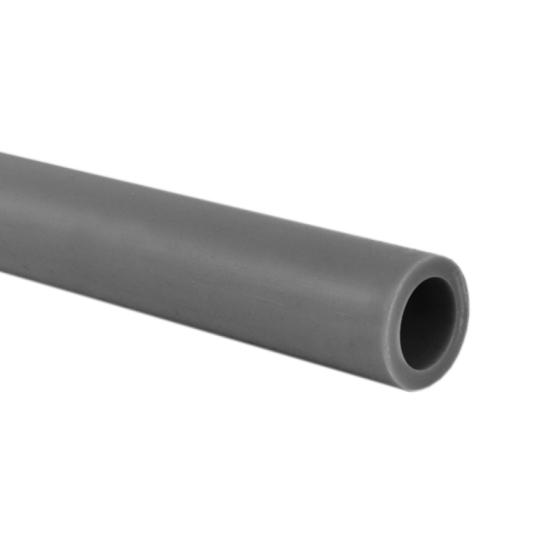

Teava valduotherm gri ppr d. 20x3,4mm sdr6 l4m

Descriere

La realizarea instalatiilor interioare de alimentare cu apa rece si apa calda, astfel: - Clasa 1 (apa calda 60C) - temperatura de calcul raportata la durata de viata: 60C/49 ani + 80C/1 an + 95C/100 ore. - Clasa 2 (apa calda 70C) - temperatura de calcul raportata la durata de viata: 70C/49 ani + 80C/1 an + 95C/100 ore. MONTAJ Pentru tevile PP-R care nu sunt montate ingropat in tub de protectie (unde dilatarile au loc in tub) si pentru tevile cu diametre mari trebuiesc luate inca din faza de proiectare masuri pentru compensarea dilatarilor. tevile din PPR au coeficientul de dilatare: - PP-R (alfa) = 0,15 mm/m K, - PP-R/FIBRa (alfa) = 0,088 mm/m K - PP-R/Al (alfa) = 0,03 mm/m K. La montarea aparenta a instalatiei este necesara fixarea instalatiei pentru a preveni deplasarea necontrolata a tevilor. Dilatarea liniara se compenseaza intre doua puncte fixe. Punctele fixe ale sistemului sunt pozitionate in apropierea ramificatiilor, robinetilor sau trecerilor prin perete. Punctele fixe sunt amplasate in asa fel incat fortele de dilatare Variatia lungimii tevii in functie de lungimea tevii si variatia de temperatura se calculeaza utilizand urmatoarea formula: (delta)L = (alfa) x (delta)T x L (delta)L = L-Lo (delta)T = T - To in care: (delta)L = variatia totala de lungime a tevii [mm] (delta)T = variatia totala de temperatura (alfa) = coeficient de dilatare liniara, [mm/m K] T= temperatura de lucru To = temperatura de instalare L = lungimea tevii la temperatura T, [m] Lo = lungimea tevii la temperatura To, [m] Punctele de alunecare trebuie sa fie bine fixate pentru a asigura alinierea instalatiei, sustinerea si deplasarea axiala, prevenind vibratiile si transmiterea zgomotelor. Calculul lungimii compensatorului de dilatare de tip L Unde Lb =lungimea bratului de expansiune, [mm] d =diametrul exterior al tevii, [mm] (delta)L = variatia totala de lungime a tevii [mm] C = constanta adimensionala de material (C =30 pentruPP-R) PF : punct de fixare. PM: punct de alunecare Calculul compensatorului U de dilatare Compensatorul U este ansamblul de 2 compensatoare de tip L, a carui lungime se calculeaza cu formula de mai sus iar latimea minima astfel: Lc = 2 x (delta)L + ms, Lc latimea minima a compensatorului . ms - latimea de siguranta = 150 mm
